Зв’язок для об’єктів, де потрібна керована мережа
USR-G800-E V2 — промисловий 4G Wi-Fi маршрутизатор для підключення віддалених пристроїв, телеметрії та локальних мереж. Він поєднує стільниковий модем, Ethernet, Wi-Fi та послідовний інтерфейс RS232 в одному металевому корпусі. Такий формат зручний для невеликого виробничого майданчика, торгової точки, системи моніторингу або об’єкта, де кабельний інтернет відсутній чи потребує резервного каналу.
Головна перевага моделі — набір інтерфейсів для різного обладнання. Чотири LAN-порти дозволяють підключити дротові пристрої, WAN приймає інтернет від провайдера, а SIM-картка дає доступ до мобільної мережі. Wi-Fi 2,4 ГГц потрібен для бездротових клієнтів, тоді як RS232 допомагає включити послідовне обладнання в мережевий обмін. Функції VPN та контролю з’єднання спрощують організацію віддаленого доступу за правильної конфігурації.
Саме версія USR-G800-E V2
Позначення E визначає регіональну модифікацію стільникового модуля. Вона підтримує FDD-LTE B1/B3/B5/B7/B8/B20 та TDD-LTE B38/B40/B41, а також WCDMA B1/B5/B8 і GSM B3/B8. Це важливо при доборі обладнання під конкретного оператора: однакова назва сімейства G800 V2 не означає однакові частоти в усіх версіях. Перед встановленням зіставте доступні на об’єкті діапазони з характеристиками версії E.
У FDD-LTE заявлена максимальна швидкість становить до 150 Мбіт/с на прийом і до 50 Мбіт/с на передачу. Для TDD-LTE — до 130/30 Мбіт/с. Це технічні межі радіомодуля; реальна швидкість залежить від базової станції, сигналу, тарифу та навантаження мережі. Для телеметрії часто важливіша стабільність передачі, а для відеоспостереження — доступна швидкість віддачі та достатній пакет даних.
Чотири LAN та окремий WAN
Маршрутизатор оснащений чотирма LAN-портами й одним WAN-портом Ethernet зі швидкістю 10/100 Мбіт/с. До LAN можна підключити контролер, реєстратор, комп’ютер або інший сумісний мережевий пристрій. Якщо кількість обладнання зросте, локальну мережу можна розширити окремим комутатором. WAN підтримує DHCP, статичну IP-адресу та PPPoE, тому спосіб підключення обирають за вимогами провайдера.
Порти Fast Ethernet не є гігабітними. Це слід враховувати, якщо між локальними пристроями передаються великі відеоархіви або потрібна висока швидкість у локальній мережі. Для багатьох систем збору даних та службового доступу 100 Мбіт/с достатньо, але остаточний вибір визначає навантаження. Не плануйте отримати 150 Мбіт/с через один дротовий порт із фізичною межею 100 Мбіт/с.
Резервування інтернету та відновлення зв’язку
USR-G800-E V2 підтримує резервування між дротовим і стільниковим каналами, налаштування пріоритету мережі та перевірку доступності з’єднання. Це дає змогу використати WAN як основний канал, а 4G — як резервний, якщо таку схему передбачає конфігурація. Вбудований апаратний watchdog і механізми контролю лінії допомагають відновлювати роботу після окремих збоїв без постійної присутності людини біля роутера.
Резервний канал потрібно перевіряти практично: відключіть основний інтернет у погоджений час і переконайтеся, що потрібні сервіси працюють через SIM. Перемикання може розірвати активну сесію, змінити зовнішню адресу або вимагати повторного встановлення тунелю. Для відповідальних завдань налаштуйте моніторинг і випробуйте відновлення основного каналу, а не покладайтеся лише на наявність функції в меню.
RS232 для контролерів і телеметрії
Послідовний інтерфейс RS232 виконаний у форматі DB9. Він підтримує прозору передачу даних у мережу та режими TCP Client, TCP Server і UDP. Це корисно для пристроїв, які обмінюються даними через послідовний порт: лічильників, контролерів і спеціалізованого обладнання. Параметри швидкості, бітів даних, парності та стоп-бітів мають відповідати налаштуванням підключеного пристрою.
Прозора передача переносить потік даних, але не замінює прикладний протокол. До закупівлі перевірте електричний інтерфейс обладнання, розпіновку DB9 та потрібний кабель. RS232 і RS485 не є взаємозамінними: якщо на вашому контролері RS485, знадобиться відповідний перетворювач або інша модель шлюзу. Також важливо знати, яке програмне забезпечення прийматиме дані на віддаленій стороні.
VPN та безпечний віддалений доступ
Передбачені VPN-протоколи OpenVPN, IPsec, PPTP, L2TP і GRE, а також міжмережевий екран, правила доступу, перенаправлення портів і DDNS. Для підключення об’єкта до корпоративної мережі доберіть протокол, що підтримується обома сторонами. OpenVPN або IPsec зазвичай доречні для захищеного каналу; GRE сам по собі не означає шифрування, а старі протоколи слід оцінювати з огляду на вимоги вашої мережі.
Мобільний оператор може використовувати CGNAT, через який вхідне підключення з інтернету до SIM не працює напряму. DDNS не усуває це обмеження. Для віддаленого доступу може знадобитися вихідний VPN-тунель, спеціальний APN або публічна IP-адреса за умовами оператора. Змініть заводські паролі, обмежте доступ до адміністративної панелі та відкривайте лише ті сервіси, які потрібні для роботи.
Живлення та промисловий корпус
Вхідна напруга становить DC 9–36 В. Живлення підключається через круглий роз’єм 5,5×2,1 мм або двоконтактну клему. У специфікації наведений адаптер 12 В / 1 А. Металевий корпус має захист IP30, робочий температурний діапазон −20…+70 °C та отвори для панельного монтажу. Габарити — 216×116,55×35 мм без клем і антенних основ.
IP30 не є захистом від дощу чи струменів води. Для зовнішнього розміщення потрібні відповідна шафа та умови без конденсату. Роутер не має вбудованого акумулятора: для резервної роботи під час відключень потрібне сумісне джерело DC або ДБЖ. Перевірте напругу, полярність і запас потужності; доступність інтернету також залежить від живлення базової станції оператора.
Антени, Wi-Fi та комплектація
Для стільникового зв’язку передбачено два SMA female, для Wi-Fi — ще два SMA female. Wi-Fi працює в діапазоні 2,4 ГГц за стандартами 802.11 b/g/n у режимі точки доступу. При підключенні антен не плутайте стільникові та Wi-Fi роз’єми. Якщо потрібна зовнішня спрямована антена, підбирайте її за частотами, роз’ємами та втратами кабелю. USB у документації позначений як зарезервований інтерфейс, тому функції накопичувача чи USB-модема не обіцяються.

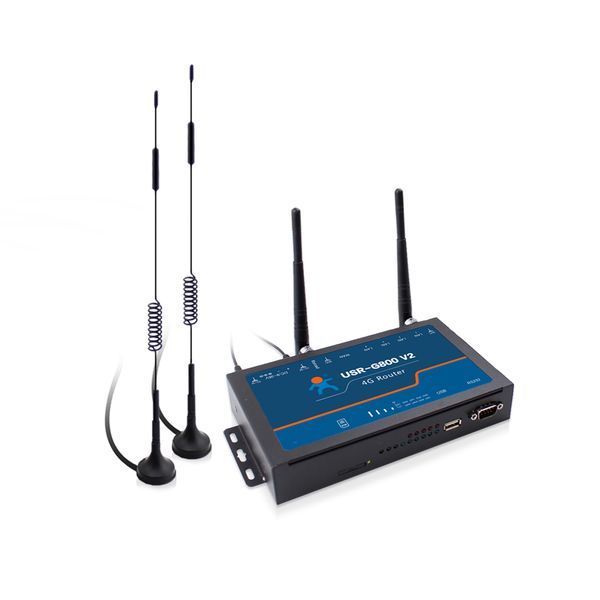

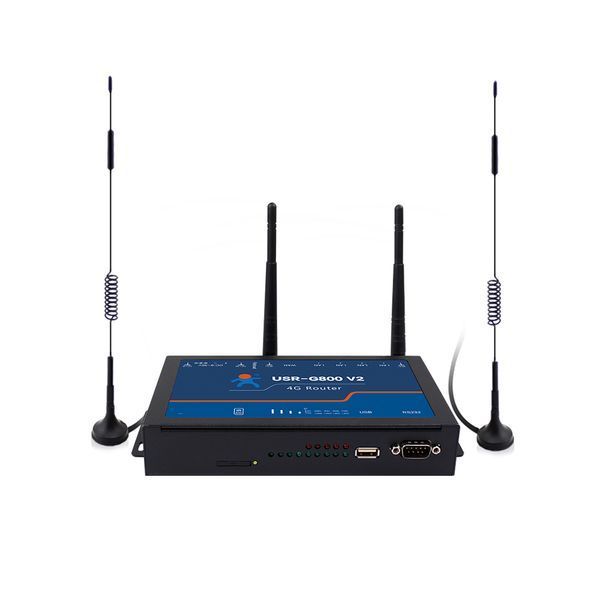

Базова позиція — маршрутизатор USR-G800-E V2. На офіційних фото показані дві стільникові та дві Wi-Fi антени; склад аксесуарів конкретної поставки звіряйте перед відвантаженням. SIM-картка та послуги оператора купуються окремо. Для встановлення потрібна Mini-SIM формату 2FF; не застосовуйте перехідники, які можуть пошкодити лоток.
Як підготувати роутер до роботи
- Перевірте маркування E V2 та сумісність SIM з мережею.
- При вимкненому живленні встановіть SIM і під’єднайте антени.
- Подайте сумісне DC-живлення й підключіть комп’ютер до LAN.
- Увійдіть у вебінтерфейс за інструкцією та змініть паролі.
- Налаштуйте APN, WAN, Wi-Fi та потрібні правила доступу.
- Перевірте обмін RS232, VPN і перемикання резервного каналу.
- Збережіть резервну копію робочої конфігурації.
Коротко про вибір
| Завдання |
Що дає USR-G800-E V2 |
| Віддалений об’єкт |
Інтернет через SIM та Ethernet |
| Контролер із RS232 |
Передача послідовних даних у мережу |
| Резервний інтернет |
Налаштовуване резервування WAN/4G |
| Корпоративний доступ |
VPN та правила міжмережевого екрана |
Поширені запитання
Чи є Wi-Fi 5 ГГц? Ні, ця модель має Wi-Fi 2,4 ГГц.
Чи потрібне окреме живлення? Так, роутер працює від DC 9–36 В і не має акумулятора.
Чи підходить для камер? Для сумісної Ethernet-мережі — так; оцініть віддачу LTE, бітрейт і тариф. Живлення камер потрібно організувати окремо.
Чи гарантується віддалений доступ через SIM? Він залежить від APN, адресації оператора та схеми VPN.
Новий USR-G800-E V2 пропонується з гарантією магазину 12 місяців. Це вибір для покупця, якому потрібні промисловий корпус, дротові порти, RS232 та керований резервний мобільний канал в одному пристрої.
